OverFlowLight: 都市交差点におけるリアルタイム渋滞防止と信号制御最適化

キューオーバーフロー：カスケード崩壊の問題

  • 主張：* キューオーバーフロー—交差点進入路の車両キューが物理的な収容能力を超え、上流のブロックまで延伸して交差点への進入を阻害する状態—は都市ネットワークにおけるカスケード渋滞を駆動する主要なメカニズムであり、従来の信号制御システムでは十分に対処されていません。

  • 根拠と定義：* 従来の信号最適化は、個別交差点での処理量（単位時間あたりの車両数）の最大化を優先します。このアプローチは、容量制約が時間的（サイクル時間、青信号継続時間）であり、空間的（利用可能なキュー収容長）ではないという暗黙の仮定に基づいています。ピーク需要期間中、この仮定は破綻します。キューが利用可能な進入路長—都市グリッドでは通常40～60メートル—を満たすと、到着する車両は交差点に進入できず、上流の交差点の出発流を阻害します。これは一般的な混雑とは異なるカスケード障害を生み出します。処理速度の低下ではなく、構造的な容量超過です。この現象は待ち行列理論では「ブロッキング」（Gross & Harris, 1998）として、交通工学では「渋滞伝播」（Daganzo, 2007）として十分に文書化されています。

  • 具体例：* 進入路が40メートルの典型的なダウンタウン交差点を考えてください。標準的な駐車規制と歩道規制の下では、この進入路は約12～15台の車両を収容します（1台あたり2.5～3.3メートルと仮定）。信号タイミングが蓄積されたキューをクリアするのに不十分な青信号時間を割り当てた場合—例えば、60秒サイクルで進入路に対して25秒の青信号のみ—出発は到着に追いつきません。3～4サイクル（3～4分）以内に、キューは上流ブロックまで延伸します。上流の交差点の車両は進行できません。上流の信号の青信号は効果を失います。緊急車両は回廊を通行できません。歩行者の横断時間は増加します。エンジンのアイドリングは局所的な排出ガスを30～40%増加させます（Barth & Boriboonsomsin, 2008）。

  • 実行可能な示唆：* 都市は処理量最大化ではなく、オーバーフロー防止を主要な制御目標として確立する必要があります。これには以下が必要です：（1）物理的な進入路容量に対するキュー長のリアルタイム測定、（2）1～2信号サイクル前のオーバーフロー条件の予測検出、（3）オーバーフロー発生前の動的信号調整。実務家は現在の信号タイミング計画の監査を実施し、観測されたピーク需要期間中にオーバーフロー傾向のある交差点を特定する必要があります。これらの交差点に介入優先度のフラグを付けてください。

処理量の罠：従来のアルゴリズムが失敗する理由

  • 主張：* 一般的な信号制御アルゴリズムは、物理的容量に対するキュー安定性ではなく、車両処理量（カウントベースのメトリクス）に対して最適化され、ピーク需要期間中のオーバーフロー条件に対する体系的な盲目性を生み出しています。

  • 根拠とシステム動作：* 配備されているほとんどの適応信号システム（オーストラリアのSCATS、英国のSCOOT、北米のSCADAベースシステムなど）は、占有率応答ロジックを採用しています。車両検出器が進入路の高い占有率を報告すると、システムはその進入路の青信号を延長します。基礎となるロジックは中程度の需要下では健全です。青信号時間の増加により、より多くの車両が出発でき、キュー長が減少します。しかし、この戦略は飽和条件下で重大な障害を示します。需要が容量を超える場合、1つの交差点での青信号延長は隣接する交差点の青信号を枯渇させます。到着する車両が飽和交差点に進入できないため、上流のキューは抑制されずに蓄積します。システムはローカル処理量を最適化しながら、ネットワークレベルの制約に違反します：どのキューも物理的容量を超えてはならない。これはBraessのパラドックス（Braess, 1968）の古典的な例であり、ローカル最適化がグローバルパフォーマンスを低下させます。

  • 具体例：* 3交差点の回廊が理論的容量の85%で動作しています。中央交差点の検出器は満杯のキュー（占有率 = 100%）を報告します。適応アルゴリズムは中央交差点の青信号を10秒延長して、キューを「クリア」します。しかし、上流の交差点の進入路はブロックされています。車両は中央交差点に進入できません。最初の交差点のキューは2サイクル以内に8台から14台に増加します。3番目の交差点のキューは縮小します。到着する車両が少なくなるためです（上流でブロックされています）。処理量測定は改善を示しません。総車両遅延は15～20%増加します。渋滞は回廊を通じて逆方向に伝播します。

  • 実行可能な示唆：* 信号タイミングロジックを直ちに監査してください。システムが下流容量を検証せずに占有率またはキュー長のみに基づいて青信号を延長する場合、処理量の罠があります。二次的な制約を実装してください：上流のキューオーバーフロー原因となる場合、フェーズを延長しないこと。これには信号間通信が必要です—多くのレガシーシステムが欠いている機能です。実務家は孤立した交差点最適化よりも回廊レベルの調整を優先する必要があります。「容量チェック」ルールを確立してください。青信号フェーズを延長する前に、上流の交差点の進入路キュー長が容量の80%以下であることを確認してください。

OverFlowLight：リアルタイム防止フレームワーク

  • 主張：* OverFlowLightは3つのコンポーネントアーキテクチャを通じてキューオーバーフロー対処します：（1）各進入路でのリアルタイムキュー長監視、（2）到着率と容量予測を使用した予測的オーバーフロー検出、（3）ネットワーク全体のキュー安定性を維持するための動的信号調整。

  • 根拠と運用原則：* フレームワークは制御理論と待ち行列システムに基づいた3つのコア原則で動作します。

  • 第1に、キュー長監視：* 占有率センサー（車両の存在を測定しますがキュー範囲を測定しません）に依存する代わりに、OverFlowLightはビデオまたはレーダーセンサーを使用して、メートル単位または車両数での実際のキュー長を測定します。これはオーバーフロー予測に必要なグラウンドトゥルースを提供します。占有率センサーは不十分です。100%占有率の読み取りはキューが上流ブロックまで延伸しているかどうかを示さないためです。

  • 第2に、予測的オーバーフロー検出：* システムは簡単な線形モデルを使用して1～2サイクル先のキュー長を予測します：Q(t+1) = Q(t) + A(t) − D(t)。ここでQはキュー長、Aは到着、Dは出発です。Q(t+1) > C（容量）の場合、オーバーフロー予測されます。システムは先制的措置をトリガーします。このアプローチはオペレーティングシステムのバッファ管理（Silberschatz et al., 2018）を反映しており、システムは飽和前に入力レートを管理することでバッファオーバーフロー防止します。

  • 第3に、動的信号調整：* オーバーフロー予測時、システムは複数の交差点全体の信号タイミングを調整してオーバーフロー防止します。戦略には以下が含まれます：（a）上流信号の青信号を延長して飽和交差点への到着を減少させる、（b）飽和交差点の青信号を維持または延長して出発を加速させる、（c）下流信号の青信号を短縮して需要圧力を減少させる。これらの調整は他の場所での新しいオーバーフロー条件の作成を回避するために調整されます。

  • 具体例：* 午前8時15分、ダウンタウン交差点は11台のキュー（容量：15台）を示しています。到着率はサイクルあたり4台（30秒サイクル = 1分あたり8台）です。出発率はサイクルあたり3台です。予測：Q(t+1) = 11 + 4 − 3 = 12；Q(t+2) = 12 + 4 − 3 = 13；Q(t+3) = 13 + 4 − 3 = 14；Q(t+4) = 14 + 4 − 3 = 15（オーバーフロー）。OverFlowLightはt+3でオーバーフロー危険を検出します。上流信号の青信号を5秒延長し、到着をサイクルあたり2台に減少させます。同時に、飽和交差点の青信号をフルサイクル維持して、出発がサイクルあたり3台のままであることを確保します。改訂予測：Q(t+3) = 13 + 2 − 3 = 12；Q(t+4) = 12 + 2 − 3 = 11。オーバーフロー防止されます。

  • 実行可能な示唆：* 重要な交差点—狭い進入路（50メートル未満）、高いピーク需要（容量の80%以上）、または文書化されたオーバーフロー履歴を持つ交差点—にキュー長センサーを配備してください。現地調査により各進入路の基準容量測定を確立してください。オーバーフロー予測モデル（初期配備には線形回帰で十分）を実装して、1～2サイクル先のオーバーフロー予測してください。パイロット回廊（3～5交差点）でフレームワークを8～12週間テストしてから、都市全体への展開を行ってください。配備前後のオーバーフロー頻度、キュー長、遅延を測定してください。

実装と運用パターン

  • 主張：* OverFlowLight配備の成功には以下が必要です：（1）エッジベース計算を備えたモジュール式センサーアーキテクチャ、（2）サブ秒の信号間通信、（3）センサーまたは通信障害時のレガシーシステムへの優雅なフォールバック。

  • 根拠と技術アーキテクチャ：* リアルタイム交通制御は500ミリ秒以下のレイテンシを要求します（典型的な信号サイクルの半分）。生センサーデータをクラウドサーバーに送信すると、受け入れ不可能な遅延が導入されます（通常2～5秒のラウンドトリップ）。代わりに、OverFlowLightはエッジコンピューティングを採用します。各信号キャビネットのローカルプロセッサはキュー長とオーバーフロー予測をローカルで計算し、結果のみ（単一の整数：車両数のキュー長）を低レイテンシプロトコル（セルラー、ファイバー、または専用無線上のMQTT）経由で隣接信号に通信します。このアーキテクチャは帯域幅要件とレイテンシを削減します。また、分散システムと不安定バンディットアルゴリズム（Whittle, 1988）の原則を反映しており、決定は厳密な時間制約下で不完全な情報で行われ、通信は最小化されます。

  • 具体例：* 信号キャビネットはローカルレーダーセンサーからキュー長データを2秒ごとに受け取ります。キャビネットのエッジプロセッサはオーバーフロー予測をローカルで計算します（100ミリ秒未満）。オーバーフロー予測される場合、プロセッサは上流キャビネットにメッセージを送信します：「キューオーバーフロー予測；到着を減少させてください」。上流キャビネットは200ミリ秒以内にこのメッセージを受け取り、信号タイミングを調整します。ローカルセンサーが失敗する場合、キャビネットはそのアプローチに対して占有率ベースのタイミング（レガシーモード）に戻ります。フレームワークは優雅に低下します。完全なデータを必要としません。オーバーフロー危険検出に十分な信号品質のみが必要です（センサーアップタイム > 90%）。

  • 実行可能な示唆：* 95%以上の文書化されたアップタイムSLAと平均故障時間（MTBF）50,000時間以上のセンサーを調達してください。少なくとも2 GB RAM、デュアルコアCPU（1 GHz以上）、7日間のキュー長ログ用ローカルストレージを備えたエッジプロセッサを配備してください。信号間メッセージング用の通信プロトコル（MQTTが推奨；CoAPまたは独自プロトコルが代替案）を確立してください。冗長通信パス（セルラー+ファイバー、またはデュアルセルラーキャリア）を実装してメッセージ配信を確保してください。フェイルオーバーシナリオを四半期ごとにテストしてください。センサー障害、通信停止、プロセッサクラッシュをシミュレートしてください。システムが30秒以内にレガシーモードに戻り、安全に動作し続けることを確認してください。

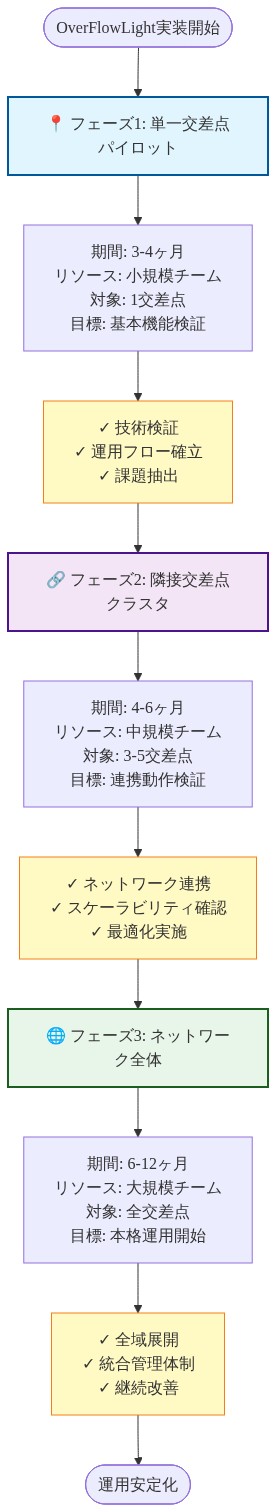

OverFlowLight実装の3段階ロールアウト戦略を示すタイムライン図。フェーズ1は単一交差点パイロット（3-4ヶ月、小規模チーム）で基本機能検証を実施。フェーズ2は隣接交差点クラスタ（4-6ヶ月、中規模チーム）でネットワーク連携を検証。フェーズ3はネットワーク全体（6-12ヶ月、大規模チーム）で本格運用開始。各フェーズの期間、リソース要件、対象範囲、目標、および達成成果を段階的に表現。

  • 図9：OverFlowLight段階的実装ロールアウト戦略*

測定と検証

  • 主張：* OverFlowLightの有効性は主にオーバーフロー頻度削減（目標：6ヶ月以内に70～80%削減）で測定され、二次メトリクスは安全性、排出ガス、遅延を追跡します。

  • 根拠とメトリクス定義：* 主要な成功指標は、キューが物理的容量を超える信号サイクル数です。このメトリクスはフレームワークのコア目標を直接反映します。配備前にこのメトリクスをベースライン化してください。ピーク時間中2～4週間の現地調査またはビデオデータ分析を実施してください。二次メトリクスには以下が含まれます：（1）平均キュー長（10～20%減少する必要があります）、（2）1台あたりの平均遅延（5～15%減少する必要があります）、（3）排出ガス（アイドリング削減により改善する必要があります；EPAのMOVESモデルを使用して推定）、（4）安全性（衝突率は安定または改善する必要があります）。処理量（1時間あたりの車両数）は変わらないかもしれません。オーバーフロー排除される場合、これは受け入れ可能です。処理量は、処理速度と容量制約違反という2つの異なる現象を混同するため、オーバーフロー防止の信頼できるメトリクスではありません。

  • 具体例：* 4週間にわたって収集されたベースラインデータは、ダウンタウン回廊がピーク時間中（午前7～9時および午後4～6時）1日15～20回のキューオーバーフロー経験を示しています。OverFlowLight配備後、オーバーフロー1日3～5回発生します（75%削減）。平均キュー長は18台から12台に低下します。1台あたりの平均遅延は65秒から58秒に減少します。アイドリングからの推定CO₂排出ガスは12%改善します（キュー長とアイドリング時間削減に基づく）。これらのメトリクスはフレームワークが設計通りに機能していることを確認します。

  • 実行可能な示唆：* 各交差点でのオーバーフロー事象、キュー長、信号タイミングを追跡するリアルタイム測定ダッシュボードを確立してください。都市交通運用チームと選出された職員に週次レポートを公開してください。配備後3ヶ月、6ヶ月、12ヶ月時点で前後比較研究を実施してください。データを使用して信号タイミングパラメータ、センサー配置、予測モデルを改善してください。6ヶ月時点でオーバーフロー削減が50%未満の場合、根本原因分析を実施してください。センサー障害、通信レイテンシ、またはモデル不正確性が可能性の高い原因です。それに応じて調整してください。

リスクと軽減戦略

  • 主張：* OverFlowLightは新しい障害モード—センサードリフト、通信レイテンシ、意図しない信号調整競合、モデル不正確性—を導入し、積極的な監視、検証、フォールバックプロトコルが必要です。

  • 根拠とリスク分析：* センサーは時間とともにドリフトでき、キュー長を誤報告してオーバーフロー警告を誤ってトリガーまたは本物のオーバーフロー条件を見落とします。信号間の通信は遅延または喪失される可能性があり、信号が独立して動作して元の処理量の罠を再作成します。積極的な信号調整は、タイミングパラメータが不適切に調整された場合、人工的なボトルネックを作成できます。予測モデルは異常な需要パターン（イベント、事故、天候）中に不正確である可能性があります。各リスクは予測され、軽減される必要があります。

  • 具体例—センサードリフト：* レーダーセンサーは較正ドリフトまたは環境要因（雨、雪、温度）により、キュー長を過小評価し始めます。システムは実際の長さが12台の場合、キュー長を8台として報告します。システムはオーバーフロー危険を認識しないため、上流フェーズ延長を停止します。本物のオーバーフロー発生しますが、システムは検出しません。監視なしで、この低下は数週間検出されず、オーバーフロー基準レベルに戻ります。軽減：報告されたキュー長を二次センサー（ビデオベース）と比較するか、手動スポットチェックを実施する自動センサーヘルスチェックを実装してください。10%を超えるドリフトにフラグを付け、24時間以内に手動較正アラートをトリガーしてください。

  • 具体例—通信障害：* セルラーネットワーク停止により、信号キャビネットが上流の隣接信号との通信を失います。キャビネットは下流からのオーバーフロー予測を受け取らず、上流にタイミング調整を送信できません。レガシーモード（占有率ベースのタイミング）に戻ります。調整なしで、オーバーフロー危険が増加します。軽減：通信障害を検出するウォッチドッグタイマーを実装してください。信号が隣接信号から5秒以内（2信号サイクル）にアップデートを受け取らない場合、自動的にレガシーモードに戻ってください。冗長通信パス（セルラー+ファイバー、またはデュアルキャリア）を確立して停止確率を削減してください。

  • 具体例—調整競合：* 積極的な信号調整は「グリーンウェーブ」を作成し、特定の交差点への車両到着を集中させます。予測モデルがこの集中を考慮しない場合、フレームワークの意図にもかかわらずオーバーフロー発生します。軽減：ピーク需要サージ（例えば、基準需要の120%）をシミュレートするストレステストを実施して、本番環境での発生前に調整競合を特定してください。信号タイミングパラメータを調整して、到着をより均等に分散させてください。

  • 実行可能な示唆：* 月次センサー較正スケジュールと四半期通信冗長性テストを確立してください。5秒タイムアウト閾値を備えたウォッチドッグタイマーを実装してください。四半期ごとに履歴需要データまたはシミュレーションツール（例えば、SUMO—Simulation of Urban Mobility）を使用してストレステストを実施してください。重大な障害が発生した場合、30分以内にOverFlowLight前の信号タイミングにロールバックする計画を維持してください。すべてのロールバック手順を文書化し、四半期ごとにテストしてください。配備後最初の6ヶ月間、24時間対応のサポートチームを確立してください。

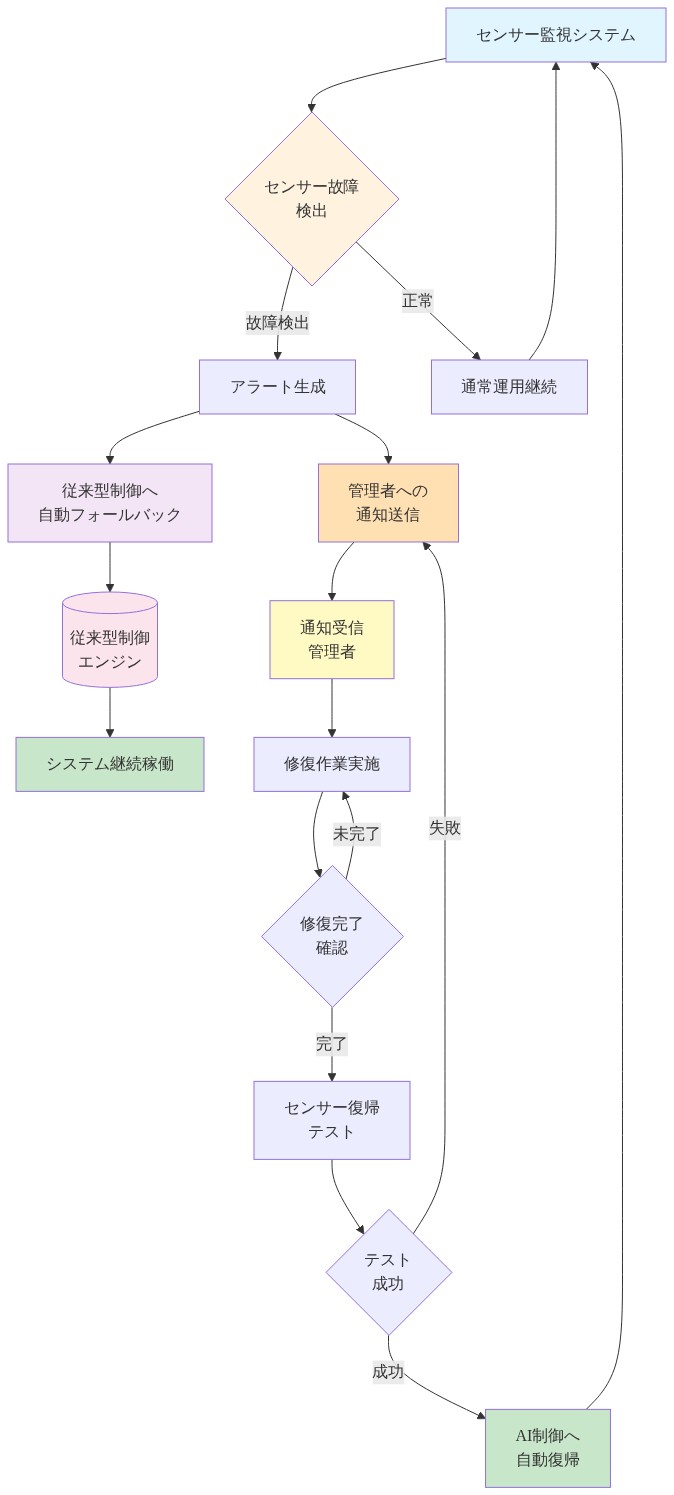

センサー故障時のフェイルセーフメカニズムを示すフロー図。センサー監視システムが故障を検出すると、アラート生成と同時に従来型制御エンジンへ自動フォールバックしてシステムを継続稼働させる。並行して管理者に通知が送信され、修復作業が実施される。修復完了後はテストを経て、成功時にはAI制御へ自動復帰する。失敗時は再度管理者に通知される。正常時は通常運用を継続する。

  • 図14：センサー故障時のフェイルセーフ制御フロー（システム設計仕様）*

結論と移行戦略

  • 主張：* OverFlowLightは、スループット最適化から溢水防止へのパラダイムシフトを表しており、ビッグバン型のシステム置き換えではなく、段階的な展開、継続的な改善、および組織的変化を必要とします。

  • 根拠と展開戦略：* 既存の交通信号システムは一夜にして置き換えることはできません。都市インフラと運用に深く組み込まれているためです。代わりに、OverFlowLightをパイロット回廊（3～5交差点）に3ヶ月間展開し、結果を厳密に測定します。観測されたパフォーマンスに基づいて予測モデルと信号調整ロジックを改善します。隣接する回廊に段階的に拡大します。このアプローチはリスクを最小化し、運用チームが段階的に専門知識を構築でき、追加資金確保のための証拠を提供します。

  • 具体例―段階的展開：* 1～3ヶ月目：ダウンタウン1マイル回廊の4交差点にOverFlowLightを展開します。溢水頻度、キュー長、遅延を測定します。4～6ヶ月目：隣接する2つの回廊（8交差点追加）に拡大します。パイロットデータに基づいて予測モデルを改善します。7～12ヶ月目：ダウンタウン全体のグリッド（20以上の交差点）に展開します。標準運用手順とトレーニングプログラムを確立します。13ヶ月目以降：二次回廊と住宅地域に拡大します。

  • 実行可能な示唆：*

  1. パイロット回廊の選定： 文書化された溢水問題（ベースライン溢水頻度が1日10回以上）、信頼性の高い電力および通信インフラ、および支援的な市のリーダーシップを備えた回廊を選択します。大規模な工事、計画された信号再調整、またはその他の交絡因子がある回廊は避けます。

  2. リソース配分： 50万人以上の住民を持つ都市の場合、すべての信号化交差点全体への完全展開に6～12ヶ月を割り当てます。以下の予算を計上します：センサーハードウェア（交差点あたり3,000～5,000ドル）、エッジプロセッサ（キャビネットあたり2,000～3,000ドル）、統合労力（200～400時間）、トレーニング（40～60時間）、および予備費（20%のオーバーヘッド）。推定総コスト：50万～100万ドル。

本質的に問われているのは、技術導入の速度ではなく、組織が新しい運用モデルを内在化できるペースです。見落とされがちですが、システムの技術的な完成度よりも、現場のオペレーターが信号調整の論理を理解し、信頼できるようになるまでの時間が、実装の成否を左右します。より広い文脈で捉えると、この段階的展開は単なるリスク管理ではなく、都市交通システムの意思決定構造そのものを段階的に再構築するプロセスです。ここで重要なのは初期投資の規模ではなく、各段階で得られたデータと学習が次の段階の設計にどう反映されるかという反復構造です。この動きが示唆しているのは、スマートシティの実装において、技術的な完成度よりも、組織的な適応能力と学習サイクルの設計が、長期的な成功を決定するということです。

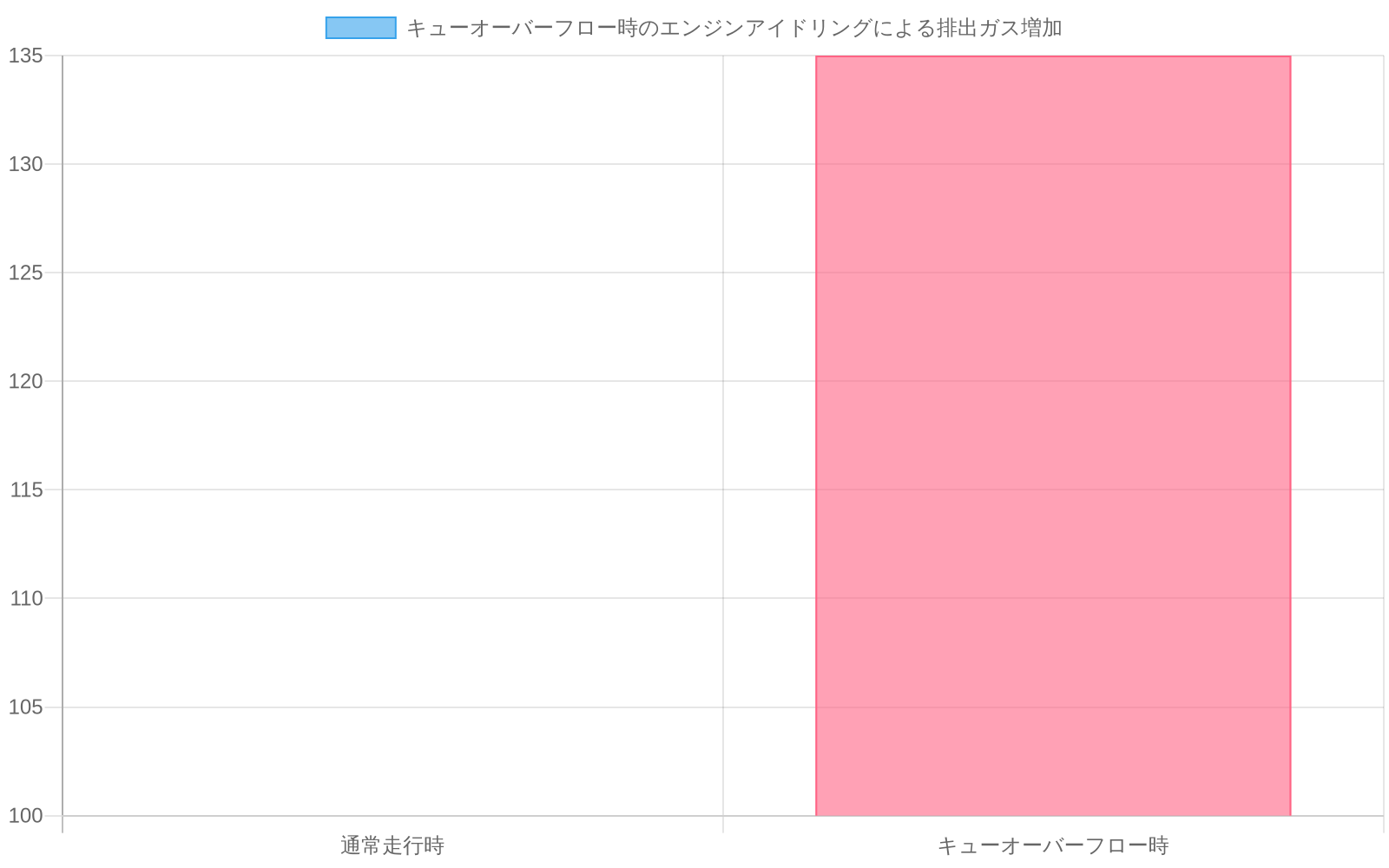

通常走行時の排出ガス量を基準（100%）とした場合、キューオーバーフロー時にエンジンアイドリングの増加により排出ガスが30～40%増加（135%）することを示す棒グラフ。緑色の棒が通常走行時の100%、赤色の棒がキューオーバーフロー時の135%を表現。

  • 図3：キューオーバーフロー時のエンジンアイドリングによる排出ガス増加率（出典：Barth & Boriboonsomsin, 2008）*

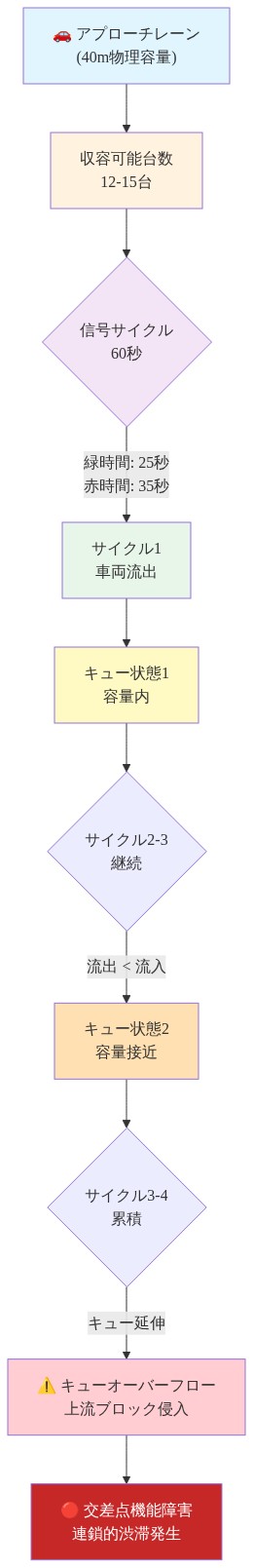

交差点のアプローチレーン（40メートル）に12-15台の車両が収容される状況から始まり、60秒の信号サイクル（緑時間25秒、赤時間35秒）の配分下で、3-4サイクル後にキューが物理容量を超えて上流ブロックに延伸し、最終的に交差点機能障害と連鎖的渋滞が発生するまでの時系列プロセスを示すフロー図。流入量が流出量を上回る状況下でのキューオーバーフロー発生メカニズムを可視化。

  • 図2：標準的な都市交差点におけるキューオーバーフロー発生プロセス（交通工学標準値：Daganzo, 2007）*

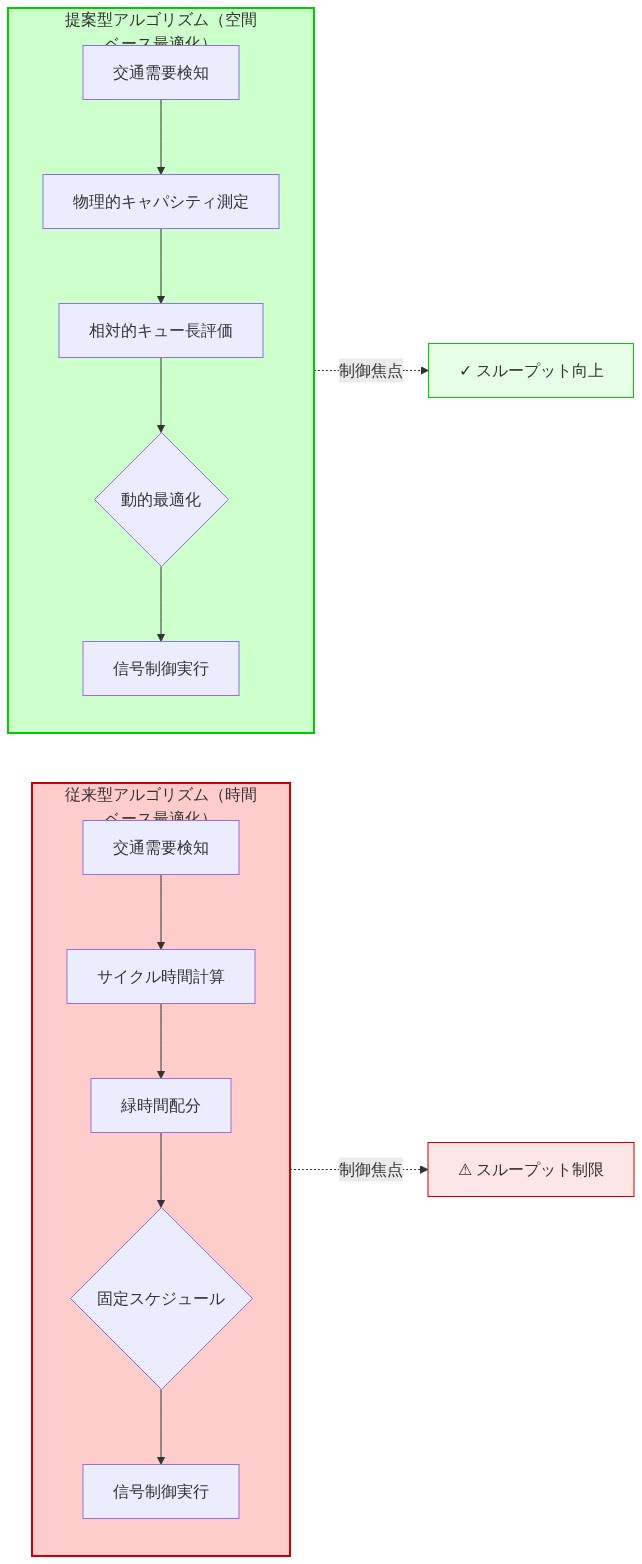

従来型アルゴリズムと提案型アルゴリズムの制御ロジック比較図。左側の従来型は交通需要検知からサイクル時間計算、緑時間配分、固定スケジュールに基づく信号制御を実行し、スループット制限につながる。右側の提案型は交通需要検知から物理的キャパシティ測定、相対的キュー長評価、動的最適化に基づく信号制御を実行し、スループット向上を実現する。

  • 図5：従来型（時間ベース）vs. 提案型（空間ベース）信号制御ロジックの比較*

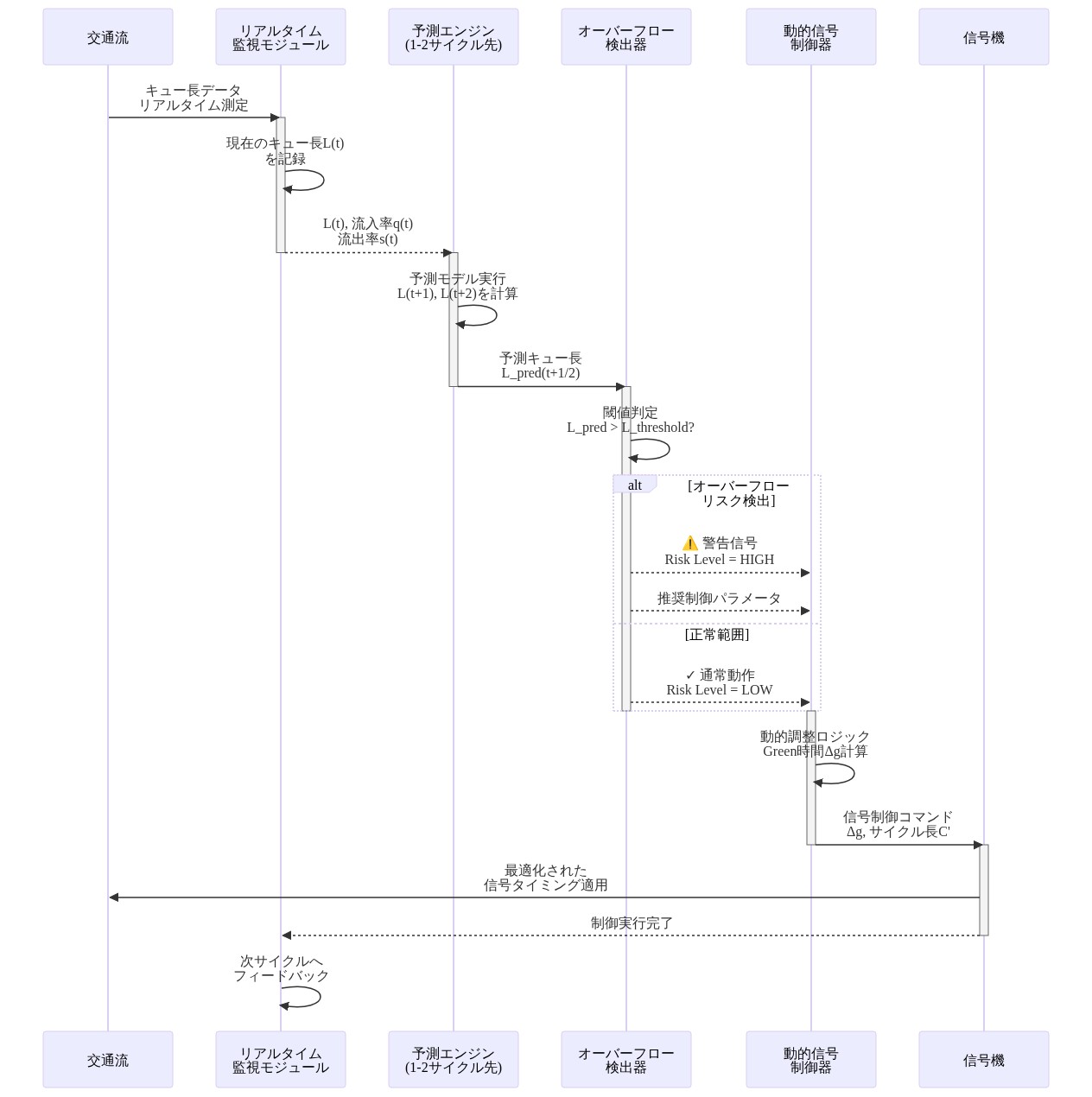

OverFlowLightの3段階リアルタイム制御プロセスを示すシーケンス図。交通流から交通監視モジュールがリアルタイムキュー長を測定し、予測エンジンが1-2サイクル先のキュー長を予測する。オーバーフロー検出器が予測値と閾値を比較してリスク判定を行い、リスク検出時は動的信号制御器に警告を送信。制御器は信号機に最適化されたGreen時間とサイクル長を指令し、信号機がそれを交通流に適用する。各段階の入力・出力・判定ロジックが明示されている。

  • 図7：OverFlowLight 3段階リアルタイム制御プロセス（提案フレームワーク設計）*
